7/19 과제

< IN_OUT.exe & IN_OUT2.exe 분석 >

0. Hello.exe 분석

1. 각 프로그램을 한 줄씩 어셈블리어 명령어 행위 작성

2. 어셈블리어 명령어의 의미 작성

3. IN_OUT2.exe 오류 패치

---

0. Hello.exe 분석

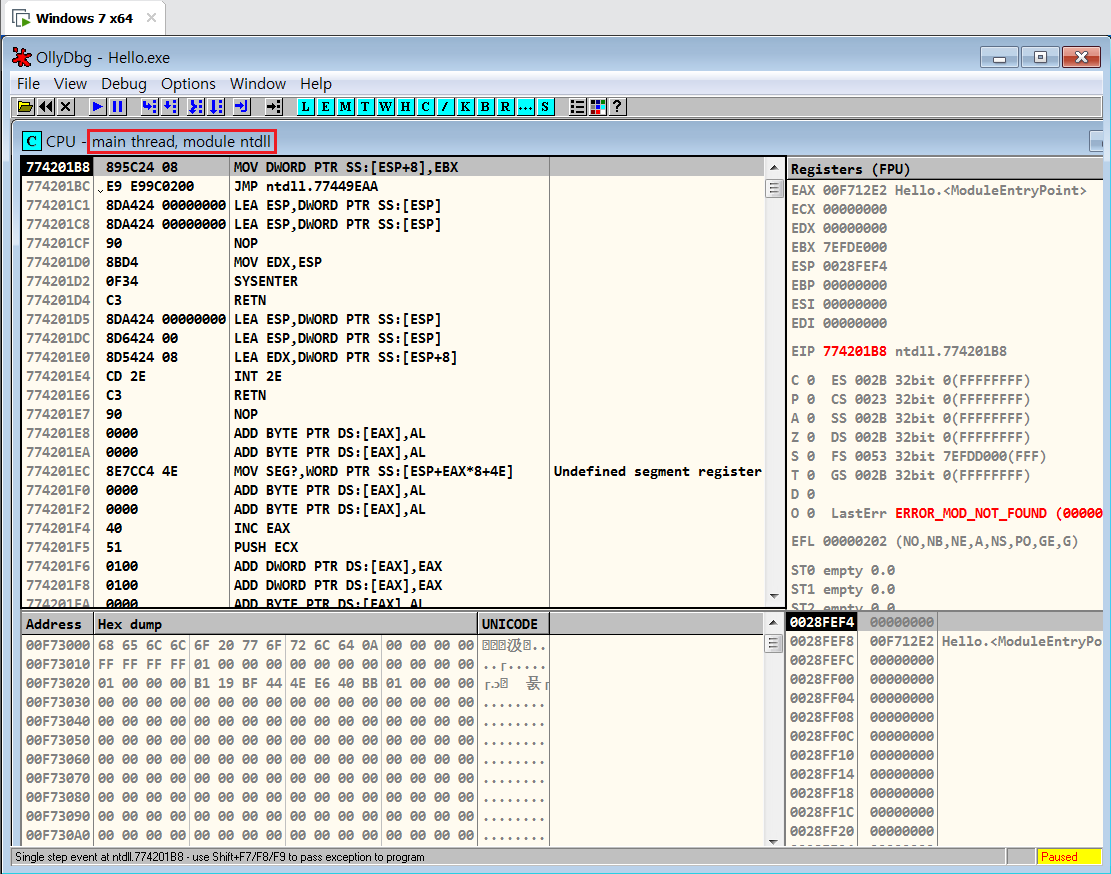

[그림 1] OllyDbg에서 Hello.exe를 실행한 모습

과제 진행에 앞서 수업 시간에 했던 Hello.exe 파일 분석을 정리하려고 한다. 처음 OllyDbg에 들어가서 Hello.exe를 불러오면 [그림 1]과 같은 창이 나타난다. [그림 1]의 OllyDbg는 4구역으로 분리되어 있다. 좌측상단은 메모리 주소, 기계어, 어셈블리어, 주석이 있고, 우측상단은 각종 레지스터들로 구성된다. 좌측하단은 메모리 확인할 수 있고, 우측하단은 스택 영역을 볼 수 있다.



[ OllyDbg 사용법 ]

- F2 : Break Point (설정 시 해당 지점에서 프로그램 실행이 중지됨)

- F7 : Step Into (함수 내부까지 디버깅할 때 사용)

- F8 : Step Over (함수 내부까지 디버깅하고 싶지 않을 때 사용)

- F9 : Run (프로그램 실행)

- CTRL + F2 : Restart (프로그램 재실행)

- CTRL + F7 : Animate Into (F7과 같으나 자동으로 실행)

- CTRL + F8 : Animate Over (F8과 같으나 자동으로 실행)

- CTRL + F9 : Execute till return (F9과 같으나 return까지 실행)

- CTRL + G : Expression (주소로 위치 찾기)

- Enter / - : 분기문이나 함수 호출에서 서브 루틴으로 들어가고 나옴

- * : 현재 실행 중인 위치로 돌아옴



[그림 2] main 함수 찾기

먼저 F9를 눌러서 프로그램을 실행하면 [그림 2]의 좌측상단과 같이 module ntdll이 module Hello로 바뀐다. 이제 main 함수를 찾기 위해 F8을 연속으로 누르면서 한 줄씩 Step Over 해준다. "CALL Hello.00F71040"을 지나는 순간 cmd창에 hello world가 입력된다.



[그림 3] main 함수로 진입

"CALL Hello.00F71040"에서 마우스 우클릭을 누르고 Follow를 통해 main함수로 진입한다.



[그림 4] Hello.exe 어셈블리어 명령어 행위

main 함수에서 각 줄별로 어셈블리어 명령어 행위에 대한 설명을 주석으로 정리했다. [그림 4]에서 주석 작성 공간에 마우스로 클릭하여 ;을 치면 주석을 작성할 수 있다.



[그림 5] Hello.exe 세부 분석

[그림 5]에서 ASCII 코드에 hello world라고 나타난 부분의 주소는 001F3000임을 확인할 수 있다.



[ 명령어의 의미 - Hello.exe ]

001F1040  /$ 55            PUSH EBP             ;  프롤로그 - 스택의 처음 위치 설정
001F1041  |. 8BEC          MOV EBP,ESP          ;  프롤로그 - 스택의 마지막 위치 설정
001F1043  |. 68 00301F00   PUSH Hello.001F3000         ;  Arg1 = 001F3000 ASCII "Hello World"
001F1048  |. E8 13000000   CALL Hello.001F1060          ;  Hello.001F1060
001F104D  |. 83C4 04       ADD ESP,4            ;
001F1050  |. 33C0          XOR EAX,EAX          ;  return 0;
001F1052  |. 5D            POP EBP              ;  에필로그 - 스택의 처음 위치 해제
001F1053  \. C3            RETN                 ;  에필로그 - 함수를 호출한 지점으로 돌아감



[그림 6] Hello.exe의 C언어 코드

위에서 분석한 내용을 바탕으로 Hello.exe의 C언어 코드를 작성했다.





1. 각 프로그램을 한 줄씩 어셈블리어 명령어 행위 작성

[그림 7] IN_OUT.exe를 cmd로 실행했을 때 모습

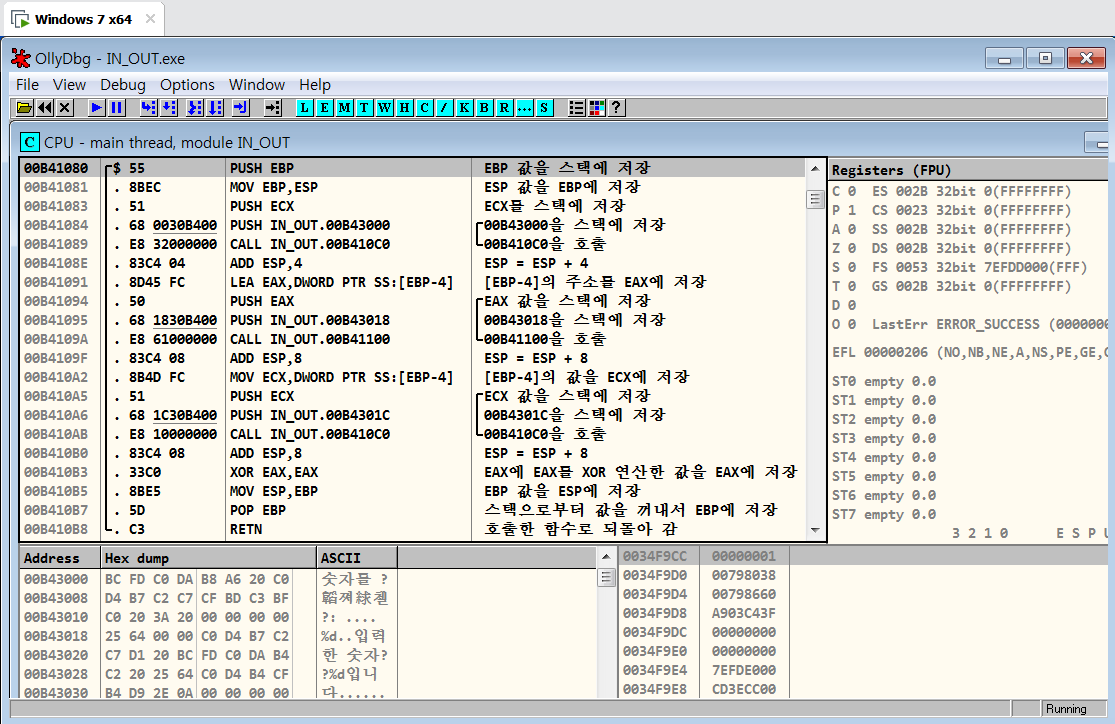

[그림 8] IN_OUT.exe 어셈블리어 명령어 행위

IN_OUT.exe 파일의 main 함수에 들어가서 어셈블리어 명령어 행위를 한 줄씩 분석했다.



[ 스택 조작 명령어 ]

- PUSH oper1 : oper1을 스택에 저장

- POP oper1 : 스택의 제일 위에 있는 값을 빼서 oper1에 저장

- MOV/MOVSX oper1, oper2 : oper2의 값을 oper1에 저장 (MOVSX는 oper2가 음수일 때 사용)

- LEA oper1, oper2 : oper2의 주소를 oper1에 저장

- CALL oper1 : oper1 주소 호출

- RET/RETN oper1 : 이전에 호출된 주소로 되돌아감

- ADD oper1, oper2 : oper1에 oper2를 더한 뒤 결과 값을 oper1에 저장

- SUB oper1, oper2 : oper1에서 oper2를 빼고 결과 값을 oper1에 저장

- MUL/IMUL : MUL은 부호 없는 곱셈 명령 수행 / IMUL은 부호 있는 곱셈 명령 수행

- DIV/IDIV : DIV은 부호 없는 나눗셈 명령 수행 / IDIV은 부호 있는 나눗셈 명령 수행

- INC oper1 : oper1의 값이 1만큼 증가

- DEC oper1 : oper1의 값이 1만큼 감소

- AND oper1, oper2 : oper1와 oper2의 비트 AND 연산 후 결과 값을 oper1에 저장

- OR oper1, oper2 : oper1와 oper2의 비트 OR 연산 후 결과 값을 oper1에 저장

- XOR oper1, oper2 : oper1와 oper2의 비트 XOR 연산 후 결과 값을 oper1에 저장



[그림 9] IN_OUT2.exe를 cmd로 실행했을 때 모습

[그림 10] IN_OUT2.exe 어셈블리어 명령어 행위

IN_OUT2.exe 파일의 main 함수에 들어가서 어셈블리어 명령어 행위를 한 줄씩 분석했다.





2. 어셈블리어 명령어의 의미 작성

[ 명령어의 의미 - IN_OUT.exe ]

00171080  /$ 55            PUSH EBP                      ;  프롤로그 - 스택의 처음 위치 설정
00171081  |. 8BEC          MOV EBP,ESP                   ;  프롤로그 - 스택의 마지막 위치 설정
00171083  |. 51            PUSH ECX                      ;
00171084  |. 68 00301700   PUSH IN_OUT.00173000          ;  "숫자를 입력하시오 : "를 스택에 저장
00171089  |. E8 32000000   CALL IN_OUT.001710C0          ;  printf 함수 호출
0017108E  |. 83C4 04       ADD ESP,4                     ;  스택 정리
00171091  |. 8D45 FC       LEA EAX,DWORD PTR SS:[EBP-4]  ;
00171094  |. 50            PUSH EAX                      ;
00171095  |. 68 18301700   PUSH IN_OUT.00173018          ;  "%d"을 스택에 저장
0017109A  |. E8 61000000   CALL IN_OUT.00171100          ;  scanf 함수 호출
0017109F  |. 83C4 08       ADD ESP,8                     ;  스택 정리
001710A2  |. 8B4D FC       MOV ECX,DWORD PTR SS:[EBP-4]         ;
001710A5  |. 51            PUSH ECX                      ;
001710A6  |. 68 1C301700   PUSH IN_OUT.0017301C          ;  "입력한 숫자는 %d입니다."를 스택에 저장
001710AB  |. E8 10000000   CALL IN_OUT.001710C0          ;  printf 함수 호출
001710B0  |. 83C4 08       ADD ESP,8                     ;  스택 정리
001710B3  |. 33C0          XOR EAX,EAX                   ;  return 0;
001710B5  |. 8BE5          MOV ESP,EBP                   ;  에필로그
001710B7  |. 5D            POP EBP                       ;  에필로그 - 스택의 처음 위치 해제
001710B8  \. C3            RETN                          ;  에필로그 - 함수를 호출한 지점으로 돌아감 (종료)



[그림 11] IN_OUT.exe의 C언어 코드

IN_OUT.exe의 C언어 코드는 [그림 9]와 같이 나타낼 수 있다. 정수 변수 num의 이름은 임의로 지정했다.



[ 명령어의 의미 - IN_OUT2.exe ]

01181080  /$ 55            PUSH EBP                      ;  프롤로그 - 스택의 처음 위치 설정
01181081  |. 8BEC          MOV EBP,ESP                   ;  프롤로그 - 스택의 마지막 위치 설정
01181083  |. 83EC 08       SUB ESP,8                     ;  스택 정리
01181086  |. A1 48301801   MOV EAX,DWORD PTR DS:[1183048>       ;  카나리 (메모리 보호기법)
0118108B  |. 33C5          XOR EAX,EBP                   ;   카나리
0118108D  |. 8945 FC       MOV DWORD PTR SS:[EBP-4],EAX        ;  카나리
01181090  |. 68 00301801   PUSH IN_OUT2.01183000         ;  "문자를 입력"을 스택에 저장
01181095  |. E8 56000000   CALL IN_OUT2.011810F0         ;  printf 함수 호출
0118109A  |. 83C4 04       ADD ESP,4                     ;
0118109D  |. 68 0C301801   PUSH IN_OUT2.0118300C         ;  "하시오: "를 스택에 저장
011810A2  |. FF15 B0201801 CALL DWORD PTR DS:[<&api-ms-w>      ;  puts 함수 호출
011810A8  |. 83C4 04       ADD ESP,4                     ;
011810AB  |. 8D45 FB       LEA EAX,DWORD PTR SS:[EBP-5]        ;
011810AE  |. 50            PUSH EAX                      ;
011810AF  |. 68 18301801   PUSH IN_OUT2.01183018         ; "%c "을 스택에 저장
011810B4  |. E8 77000000   CALL IN_OUT2.01181130         ;  scanf 함수 호출
011810B9  |. 83C4 08       ADD ESP,8                     ;
011810BC  |. 0FBE4D FB     MOVSX ECX,BYTE PTR SS:[EBP-5]        ;
011810C0  |. 51            PUSH ECX                      ;
011810C1  |. 0FBE55 FB     MOVSX EDX,BYTE PTR SS:[EBP-5]         ;
011810C5  |. 52            PUSH EDX                      ;
011810C6  |. 68 1C301801   PUSH IN_OUT2.0118301C         ;  "입력한 문자는 %c(아스키코드:%d)입니다.\n"을 스택에 저장
011810CB  |. E8 20000000   CALL IN_OUT2.011810F0         ;  printf 함수 호출
011810D0  |. 83C4 0C       ADD ESP,0C                    ;
011810D3  |. 33C0          XOR EAX,EAX                   ;  return 0;
011810D5  |. 8B4D FC       MOV ECX,DWORD PTR SS:[EBP-4]  ;  카나리 (메모리 보호기법)
011810D8  |. 33CD          XOR ECX,EBP                   ;  카나리
011810DA  |. E8 8C000000   CALL IN_OUT2.0118116B         ;  카나리
011810DF  |. 8BE5          MOV ESP,EBP                   ;  에필로그
011810E1  |. 5D            POP EBP                       ;  에필로그 - 스택의 처음 위치 해제
011810E2  \. C3            RETN                          ;  에필로그 - 함수를 호출한 지점으로 돌아감 (종료)



[그림 12] IN_OUT2.exe의 C언어 코드





3. IN_OUT2.exe 오류 패치

[그림 9]를 보면 cmd 창에서 IN_OUT2.exe를 실행할 때 문자를 1번이 아닌 2번 입력해야 하고, 첫 번재로 입력한 문자의 ASCII 코드가 출력되는 오류가 있었다.

[그림 13] 오류 발생 원인 찾기

오류가 발생한 원인은 "%c "에서 c 뒤에 띄어쓰기가 되어 있어서였다. 25는 %를, 63은 c를, 20은 띄어쓰기를 가리키는 ASCII 코드 값이다. 띄어쓰기로 생긴 여백을 없애기 위해 ASCII 코드 값 20을 00으로 바꿔주어 패치를 하려고 한다.



[그림 14] IN_OUT2.exe에서 Executable file 진입

우선 마우스 우클릭으로 View → Executable file 에 들어간다.



[그림 15] Executable file에서 25 63 20 찾기

Executable file에서 마우스 우클릭한 후 Search for → Binary string 을 클릭한다.



[그림 16] HEX+03에 25 63 20 입력

Binary String에서 16진수 숫자 25 63 20을 입력한다.



[그림 17] Binary 값 수정

25 63 20을 25 63 00으로 수정하기 위해 마우스 우클릭 후 Binary → Edit 으로 들어간다.



[그림 18] HEX+02 값 수정

25 63 20에서 25 63 00으로 HEX+02 값을 수정한다.

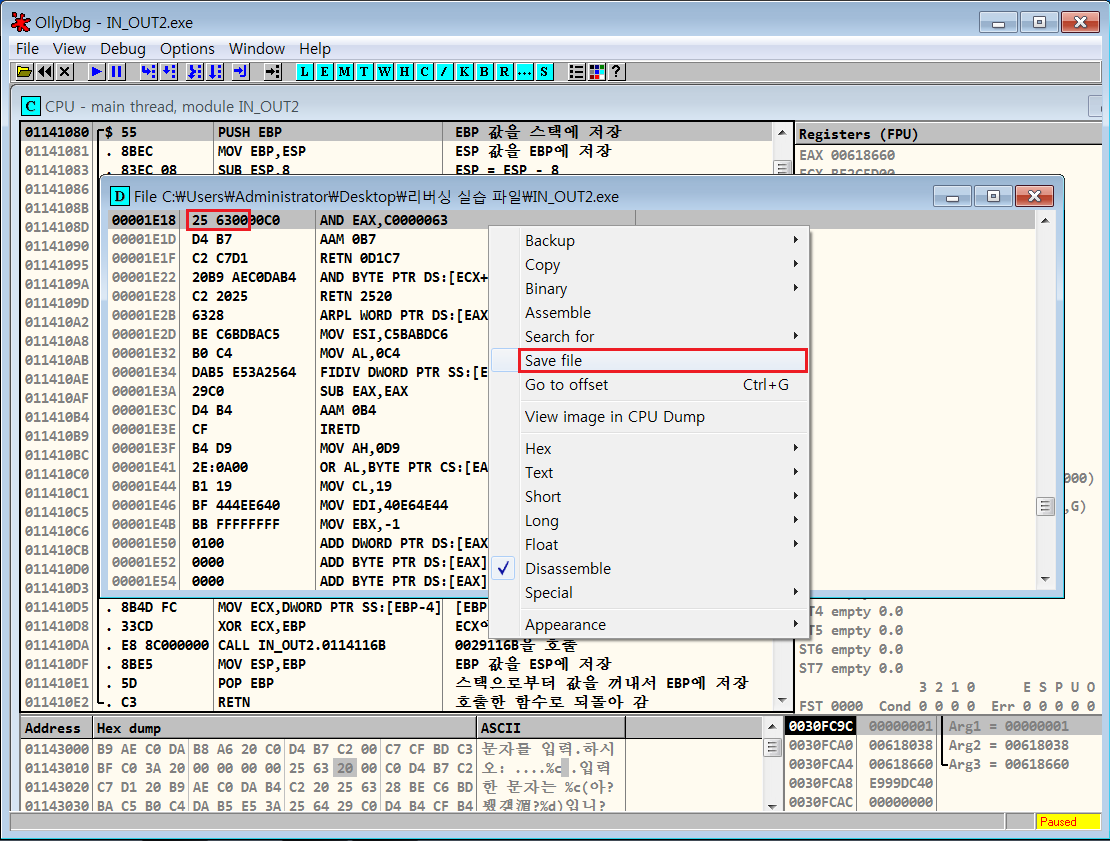

[그림 19] 수정 값 저장

수정한 값을 Save file로 저장하여 파일 이름을 IN_OUT2_patch.exe으로 했다.



[그림 20] IN_OUT2_patch.exe의 수정 부분 확인

IN_OUT2_patch.exe에 들어가면 25 63 00으로 값이 바뀐 것을 알 수 있다.



[그림 21] IN_OUT2_patch.exe를 cmd로 실행했을 때 모습

IN_OUT2_patch.exe를 실행했을 때 오류 패치가 정상적으로 완료된 모습이 나타난다.
